新闻中心

一、引言

多孔碳材料，尤其是活性炭和活性炭纤维，凭借其独特的孔隙结构、巨大的比表面积以及可调控的表面化学性质，在能源存储、环境治理、气体分离、化工催化等众多领域展现出极为广阔的应用前景。这类材料的性能从根本上取决于其孔隙结构的发达程度——比表面积越大、孔径分布越合理、孔容越丰富，其吸附能力和电化学性能便越优异。而决定多孔碳材料孔隙结构质量的核心工序，便是活化工艺。

在众多种类的活化方法中，蒸汽活化法因其工艺相对温和、环境友好、产品质量稳定以及易于精确控制等显著优势，成为当今工业化生产活性炭最为常用的技术路线之一，被誉为“碳材料活化的经典工艺”。在整个蒸汽活化流程中，**蒸汽发生器**作为提供稳定、高品质活化介质的关键设备，其性能优劣直接关系到最终产品的孔隙结构、得率指标以及批次一致性。深入理解蒸汽发生器在多孔碳材料活化中的作用机制与技术要点，对于优化生产工艺、提升产品质量、开发新型多孔碳材料具有重要的理论价值和实践意义。

二、多孔碳材料活化概述

2.1活化的本质与目的

所谓“活化”，是指将碳化后的含碳前驱体（在惰性气氛下经低温热解得到的初生碳材料，也称为碳化料或半焦）置于特定条件下，使其原本闭塞或狭窄的孔隙得以打开、扩展，同时在碳骨架上形成大量新的微孔和中孔，从而显著增大比表面积和孔容的过程。未经活化的碳化料比表面积通常仅有几十至一两百平方米每克，而经过活化处理后，优质活性炭的比表面积可达一千至两千平方米每克甚至更高，孔容可达每克零点几至一立方厘米以上。

活化的本质是碳原子与活化剂之间在高温下发生的选择性气化反应。通过精确控制这一气化反应的进程，可以在碳材料中“雕刻”出丰富且分布合理的孔隙网络。活化过程既可以通过物理手段实现，也可以借助化学试剂的作用。

2.2物理活化与化学活化

物理活化法（又称气体活化法）是先将含碳原料在惰性气氛中碳化，再在较高温度下（约800至1000摄氏度）与氧化性气体（如水蒸气、二氧化碳或两者的混合气体）发生反应，使碳原子部分气化从而产生孔隙。物理活化的典型特点是反应相对温和、可控性好，活化后的产品无需洗涤或只需简单水洗即可使用。在物理活化中，水蒸气和二氧化碳是最为常用的两种活化介质。蒸汽活化作为物理活化的主流工艺之一，其反应机理清晰、工艺参数易于调控、产品性能稳定，是目前工业生产中应用最为广泛的技术路线。

化学活化法则是将含碳原料预先与化学活化剂（如氯化锌、磷酸、氢氧化钾等）混合或浸渍，然后在惰性气氛保护下进行高温处理。活化剂在加热过程中起到脱水、润胀、催化等作用，能够在较低温度下实现深度活化，制备出超高比表面积的活性炭。但化学活化法通常需要后续的洗涤步骤去除残余化学试剂，存在设备腐蚀和环境污染问题。

在实际工业生产中，物理活化法与化学活化法并非截然对立，而是可以根据产品需求进行组合应用。例如，先进行化学活化预处理，再进行水蒸气活化的分段活化工艺，能够兼顾两种方法的优势。

2.3蒸汽活化的核心优势

与其他活化介质相比，水蒸气具有多方面的显著优势。首先，水蒸气的反应活性适中，能够在合理的时间窗口内实现均匀、充分的活化反应，既不会因过于剧烈而导致碳骨架过度烧蚀、得率过低，也不会因过于迟缓而造成活化效率低下。其次，水蒸气是清洁的活化介质，反应产物为氢气和一氧化碳，不引入有害杂质，对环境友好。再次，水蒸气的流量和浓度可以通过蒸汽发生器实现高精度调控，便于精确控制活化深度和孔隙结构。最后，水蒸气活化工艺成熟稳定，设备配套完善，适合大规模工业化生产。

三、蒸汽活化的反应机理

3.1基本化学反应

蒸汽与碳材料之间的核心反应是碳的气化反应，即碳与水蒸气在高温下发生氧化还原反应：

C+H₂O→CO+H₂

该反应是一个强吸热过程，标准反应焓约为正值，需要持续供给热量才能维持反应进行。在高温条件下（约800摄氏度以上），上述反应能够以显著的速率进行。此外，在较高温度区间还存在以下副反应：

C+2H₂O→CO₂+2H₂

CO+H₂O⇌CO₂+H₂（水煤气变换反应）

在实际活化过程中，这些反应同时存在、相互影响。反应的具体路径和速率取决于温度、蒸汽分压、碳材料的反应活性以及反应器内的流体动力学条件。

3.2反应动力学分析

蒸汽活化的反应速率受多重因素控制。在较低温度区间，反应受化学反应速率控制，表现为阿伦尼乌斯型的温度依赖关系——温度每升高约10至15摄氏度，反应速率约翻倍。当温度升高到一定程度后，蒸汽分子向碳材料表面扩散以及反应产物从表面脱离的传质过程开始成为限制步骤，此时单纯提高温度对反应速率的提升效果减弱。

对于活性炭活化过程而言，通常将温度控制在800至950摄氏度之间，以兼顾反应速率和产品质量。在这一温度范围内，水蒸气与碳的反应能够在可控的速度下进行，既能有效“刻蚀”出孔隙，又不至于因反应过于剧烈而导致碳骨架的均匀性被破坏。

3.3孔隙结构的演变规律

在蒸汽活化过程中，碳材料的孔隙结构经历着动态演变的复杂过程。最初，碳化料中的微孔（孔径小于2纳米）因热解残留物的堵塞而处于部分或完全封闭状态。随着活化反应的进行，这些堵塞物被逐渐除去，封闭的孔隙得以打开和贯通。与此同时，蒸汽分子不断与孔壁上的碳原子发生反应，使微孔逐渐扩大，一部分微孔演变为中孔（孔径2至50纳米），甚至有部分中孔进一步发展为宏孔（孔径大于50纳米）。

活化程度通常用“烧失率”或“失重率”来表征，即活化过程中被气化去除的碳质量占原始碳化料质量的百分比。烧失率是决定最终产品孔隙结构的关键参数——较低的烧失率（约10%至30%）通常对应于以微孔为主的孔隙结构，适合气体吸附和水处理等应用；中等烧失率（约30%至50%）可获得兼具微孔和中孔的多级孔结构，比表面积和总孔容达到平衡，适合作为超级电容器的电极材料；较高的烧失率（约50%以上）则会导致过度活化，微孔壁被进一步侵蚀而坍塌，比表面积反而下降，但可形成以中孔和大孔为主的粗孔结构。

四、蒸汽发生器的技术原理与类型

4.1蒸汽发生器在活化工艺中的核心地位

在多孔碳材料的蒸汽活化工艺中，蒸汽发生器扮演着不可替代的角色。传统观念中，人们可能将蒸汽发生器仅仅视为一个提供蒸汽的“锅炉”，但实际上，在精密控制的活性炭活化工艺中，蒸汽发生器是决定产品质量和工艺稳定性的核心装备之一。

活化反应对蒸汽介质的要求极为严格。首先，蒸汽必须达到完全汽化状态，任何残余的液滴在高温反应器中都将导致局部温度波动和反应不均匀。其次，蒸汽的温度必须能够在宽范围内精确调控，以适应不同活化阶段和不同产品对温度的要求。再次，蒸汽的流量必须高度稳定且可精确调节，流量的波动将直接影响活化深度的均匀性和批次间的一致性。最后，蒸汽的纯度必须得到保障，杂质和腐蚀性成分可能影响产品质量甚至堵塞管路。

4.2蒸汽发生器的主要类型

根据汽化原理和结构特点的不同，用于多孔碳材料活化的蒸汽发生器可以分为以下几种主要类型：

电加热式蒸汽发生器是目前应用最为广泛的类型。其基本原理是通过电加热元件（电阻丝、陶瓷加热体或电磁感应加热等方式）将去离子水加热至沸点并汽化。为了获得稳定且可控的蒸汽输出，现代电加热式蒸汽发生器通常采用闭环控制系统，精确监测蒸汽的温度、压力和流量，并通过调节加热功率来实现恒定的蒸汽输出。部分高端设备还采用相变汽化技术，通过特殊设计的汽化模块将液体先分散成液膜再进行换热转化，实现近乎完美的汽化效果。

热媒式蒸汽发生器利用高温导热油或熔盐等热媒间接加热产生蒸汽。这种方式的优点是热媒的温度范围宽广（可达数百摄氏度），能够产生高温过热蒸汽，适用于对蒸汽温度有特殊要求的活化工艺。同时，热媒加热方式的热惯性较大，有利于温度的稳定控制。

锅炉式蒸汽发生器是较为传统的设计，通过燃烧燃料（天然气、煤炭、生物质等）加热水产生蒸汽。这种方式产汽量大、成本较低，但存在启动时间长、调节响应慢、蒸汽参数波动较大等缺点，在对工艺精度要求较高的活性炭活化领域正逐渐被更精密的电加热式设备所取代。

4.3精密蒸汽发生器的关键技术指标

针对多孔碳材料活化的特殊需求，精密蒸汽发生器通常需要满足以下关键技术指标：

流量控制精度是评价蒸汽发生器性能的首要指标。用于碳材料活化的蒸汽发生器，其流量控制精度通常要求达到正负百分之一甚至更高。相比于传统的锅炉式蒸汽发生器存在的大幅度流量波动，采用精密计量泵和电子流量控制阀的现代化蒸汽发生器能够提供稳定可控的蒸汽流量，从而确保活化反应的均匀性和可重复性。

出口温度范围和精度同样至关重要。碳材料活化通常需要在800至950摄氏度的温度区间内进行，这就要求蒸汽发生器不仅要能产生高温蒸汽，还要能够精确控制蒸汽的温度，并在整个活化过程中保持稳定。现代精密蒸汽发生器的出口温度范围通常可达100至800摄氏度或更宽，温度控制精度可达正负一到两摄氏度。

汽化效率和可靠性也是重要的考量因素。100%的汽化率是保证蒸汽品质的基本要求——任何未汽化的液滴进入高温反应器都可能引起温度骤变、压力波动甚至安全事故。为此，高品质的蒸汽发生器通常采用多级汽化和过热设计，确保输出的是完全干燥的过热蒸汽。

安全保护功能是设备可靠运行的重要保障。完善的安全保护系统应包括超温报警、压力过高保护、漏电保护、过载保护以及缺水保护等多重机制，确保设备在各种异常工况下能够及时停机并报警，防止事故扩大。

五、蒸汽活化工艺的关键参数控制

5.1活化温度

活化温度是影响产品质量和工艺效率最重要的参数之一。如前所述，蒸汽与碳的反应是强吸热反应，温度升高有利于加快反应速率、缩短活化时间。然而，温度并非越高越好，而是需要在反应速率和产品质量之间寻求平衡。

当活化温度超过950摄氏度时，碳材料的石墨化趋势增强，原本活化的孔隙结构可能发生坍塌和重排，导致比表面积下降。同时，过高的温度会加剧蒸汽与碳的反应剧烈程度，使活化过程变得难以精确控制，产品的一致性和重复性变差。相反，当活化温度低于750摄氏度时，反应速率过慢，需要显著延长活化时间才能达到所需的烧失率，这会降低生产效率、增加能耗成本。

工业实践中，蒸汽活化温度通常控制在800至950摄氏度之间，具体温度的选择取决于原料种类、产品目标性能以及设备的加热能力等因素。以木质活性炭为例，活化温度常选择在850至900摄氏度；以椰壳活性炭为例，则可能需要稍高的温度（约900至950摄氏度）。

5.2蒸汽流量与分压

蒸汽流量决定了活化反应的气化强度——在温度和反应时间不变的条件下，蒸汽流量越大，单位时间内与碳材料接触并发生反应的蒸汽分子越多，活化速率越快。蒸汽分压则反映了蒸汽在反应气氛中的浓度——分压越高，蒸汽向碳材料表面扩散的驱动力越大，有利于强化传质过程。

在固定床反应器中，蒸汽通常需要以适当的流速通过碳化料床层。流速过低可能导致蒸汽在床层中的分布不均匀，造成局部活化过度而其他区域活化不足；流速过高则可能导致蒸汽与碳材料的接触时间过短，降低活化效率，同时也可能造成碳化料被气流带出反应器。

在实际生产中，蒸汽流量通常与载气（如氮气或烟道气）配合使用，通过调节蒸汽与载气的比例来控制蒸汽的分压。常见的做法是将蒸汽的绝对含量控制在百分之二十至三十左右——这一比例既能保证足够的活化反应速率，又能维持合理的传热传质条件。

5.3活化时间

活化时间与活化温度、蒸汽流量共同决定了总的活化程度（烧失率）。在给定的温度和蒸汽流量条件下，活化时间越长，烧失率越高，孔隙越发达。然而，这种关系并非线性的——随着活化时间的推移和烧失率的增加，活化速率本身可能会发生变化。

在活化初期，碳化料中原本封闭的孔隙迅速被打开，活化速率较快。随着活化进行到一定程度后，碳材料的质量损失逐渐增加，可供进一步反应的碳骨架减少，活化速率趋于平缓。更重要的是，过长的活化时间会导致已形成的孔隙结构被进一步“侵蚀”和破坏，孔壁变薄直至坍塌，使原本丰富的微孔转化为中孔甚至宏孔，比表面积反而下降。

因此，活化时间的选择需要综合考虑目标产品的孔隙结构要求和工艺经济性。对于制备以微孔为主的高吸附性能活性炭，活化时间通常控制在使烧失率达到百分之三十至五十的范围内；对于制备以中孔为主的多级孔碳材料或用于超级电容器的电极材料，则可能需要更长的活化时间来获得适当的中孔比例。

5.4原料预处理与碳化条件

除了活化工艺参数本身，原料的预处理方式和碳化条件也对最终产品的孔隙结构有着深远的影响。

原料的前处理包括去除杂质、破碎筛分、干燥以及可能的化学浸渍等步骤。以生物质原料为例，通常需要先进行水洗、酸洗或微波预处理以去除灰分和金属离子，然后再进行碳化。原料的粒度影响热解和活化过程中的传热传质——粒度过大可能导致热解不充分和活化不均匀，粒度过小则可能造成床层阻力过大或被气流带出。

碳化条件（碳化温度、升温速率、保温时间、惰性气氛控制等）决定了碳化料的基础孔隙结构和反应活性。较低的碳化温度（如400至600摄氏度）得到的碳化料反应活性较高，有利于后续的蒸汽活化，但碳化料的机械强度可能较低；较高的碳化温度（如700至900摄氏度）得到的碳化料石墨化程度略高、机械强度较好，但反应活性可能降低，需要更剧烈的活化条件。因此，在设计整体工艺时，需要将碳化与活化作为一个系统来统筹考虑。

六、蒸汽活化设备与工艺流程

6.1典型工艺流程

一套完整的蒸汽活化多孔碳材料生产线通常包括以下主要工序：原料预处理、碳化、活化、冷却、产品的后处理与包装。

原料预处理工序负责将含碳前驱体（如木质颗粒、椰壳碎料、煤粒或高分子聚合物等）进行破碎、筛分、干燥等处理，使其满足后续碳化工序的粒度和水分要求。干燥通常在回转干燥机或流化床干燥器中进行，将原料水分降至百分之五至十以下。

碳化工序在惰性气氛（通常为氮气或烟道气）保护下进行，将预处理后的原料加热至400至700摄氏度，使其发生热解反应，释放出挥发分，转化为初步的碳质骨架。碳化通常在回转炉、移动床炉或流化床炉等设备中进行。碳化后的物料称为碳化料或半焦。

活化工序是整个生产流程的核心环节。碳化料进入活化炉后，在800至950摄氏度的高温下与来自蒸汽发生器的蒸汽发生气化反应，从而产生丰富的孔隙结构。活化炉的形式多样，包括回转活化炉、流化床活化炉、竖炉、移动床炉等，不同炉型各有优缺点，适用于不同的生产规模和原料类型。

活化后的活性炭经冷却后需要进行后处理，包括水洗（去除灰分和可溶性杂质）、酸洗（如有必要）、干燥和筛分等步骤，最终得到符合规格要求的成品活性炭。

6.2主要设备类型

回转活化炉是最为常见的工业活化设备之一。其主体为一略微倾斜安装的圆筒形炉体，在旋转过程中碳化料不断翻滚，与通入的蒸汽充分接触。回转炉的优点是物料混合均匀、活化效果好、温度分布较均匀，适用于颗粒状或粉状物料的大规模生产。其缺点是设备占地面积较大、热效率相对较低、炉内存在死区。

流化床活化炉利用高速气流使碳化料颗粒处于流化态悬浮状态，蒸汽与颗粒的接触面积大、传热传质效率高。流化床炉特别适合细颗粒物料的活化，产品均匀性好，但设备复杂程度较高，对操作条件的要求也更为严格。

竖炉（又称立式炉）是一种较为传统的活化炉型，碳化料从炉顶加入，在重力和逆流而上的蒸汽作用下自上而下移动并发生活化反应。竖炉结构简单、操作稳定，但物料的均匀混合程度不如回转炉。

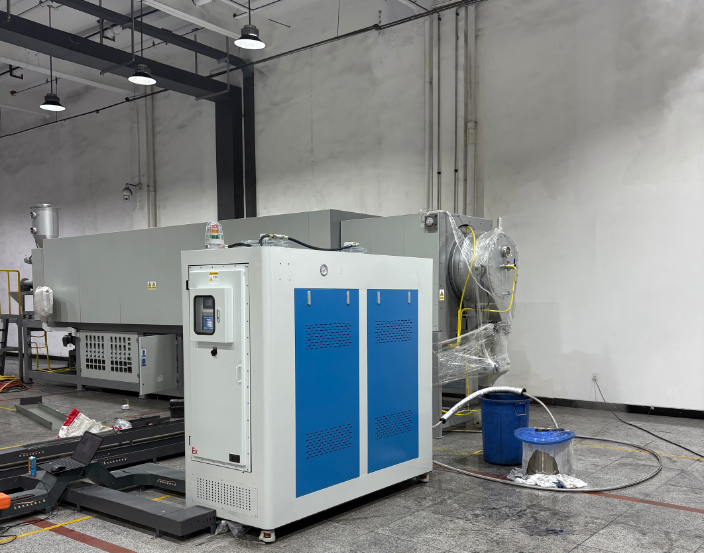

6.3蒸汽发生器与活化炉的集成

在现代化的活性炭生产线上，蒸汽发生器与活化炉的集成控制是确保工艺稳定性和产品质量一致性的关键。高品质的蒸汽发生器不仅能够提供稳定参数的蒸汽，还应能与活化炉的控制系统无缝对接，实现蒸汽流量、温度与活化炉温度、压力等参数的协同调节。

现代精密蒸汽发生器通常配备有工业通讯接口（如RS485、Modbus或以太网接口），可以与上位机或分布式控制系统（DCS）连接，实现远程监控和自动化控制。通过预设的工艺配方，系统可以自动调节蒸汽参数以匹配不同的活化阶段——例如在活化初期采用较低的蒸汽流量以温和地打开孔隙，在活化中期提高蒸汽流量以加速孔隙发展，在活化后期降低蒸汽流量以精确控制最终的烧失率。

七、应用领域与市场需求

7.1环境保护领域

活性炭作为一种优良的吸附材料，在环境保护领域有着最为广泛的应用。水处理是活性炭最大的消费市场之一——无论是饮用水净化、工业废水处理还是城镇污水处理，活性炭都发挥着不可替代的作用。活性炭能够有效吸附水中的有机污染物、色度物质、嗅味物质以及部分重金属离子。蒸汽活化工艺制备的活性炭因孔隙发达、表面含氧官能团丰富，对极性有机物的吸附性能尤为突出。

在大气污染治理方面，活性炭主要用于挥发性有机物（VOCs）的吸附回收、工业废气净化以及室内空气净化等领域。近年来，随着环保法规的日趋严格和人们对空气质量要求的不断提高，VOCs治理市场快速增长，对高品质活性炭的需求也随之攀升。

7.2能源存储领域

多孔碳材料在能源存储领域的应用是近年来的研究热点之一。以超级电容器为代表的电化学储能器件，对电极材料提出了高比表面积、高电导率、合理的孔径分布和良好的电解液润湿性等要求。蒸汽活化工艺制备的多孔碳材料，尤其是以生物质为前驱体通过水蒸气活化得到的活性炭，因其来源广泛、成本较低、环保友好且孔隙结构可调控，成为超级电容器电极材料的热门选择。

研究表明，通过优化蒸汽活化的工艺参数——活化温度、时间、蒸汽流量等——可以制备出比表面积超过两千平方米每克、孔容超过一立方厘米每克且中孔比例可调的多孔碳材料，其作为超级电容器电极材料时，在有机系和水系电解液中均能展现出优异的电化学性能。

7.3气体分离与储存

多孔碳材料在气体分离和储存领域同样具有重要应用。活性炭因其对不同气体分子的吸附选择性差异，可用于空气分离（制氮、制氧）、二氧化碳捕集、天然气净化、氢气纯化等工艺过程。此外，活性炭还是储存天然气（NGV）和氢气的重要吸附介质——通过在多孔碳材料的孔隙中储存气体，可以在相对较低的压力下实现较高的储气密度，提高气体储存的安全性和经济性。

7.4其他应用领域

除上述主要领域外，多孔碳材料还广泛应用于食品饮料行业的脱色精制、医药领域的提纯与药物载体、化工行业的催化剂载体、军事防化领域的防护材料等多个方面。随着材料科学和工艺技术的不断进步，多孔碳材料的应用边界还在持续拓展。

八、技术发展趋势与展望

8.1工艺智能化与精准控制

随着工业自动化和人工智能技术的飞速发展，多孔碳材料蒸汽活化工艺正朝着智能化、精准化的方向演进。未来的蒸汽发生器将不仅仅是一个被动执行指令的执行机构，而是能够根据实时监测的工艺数据和产品质量信息，自主优化蒸汽参数、预测产品质量并进行自适应调节的智能系统。

机器学习和大数据分析技术的应用，使得基于历史生产数据建立工艺模型、预测最优操作条件成为可能。通过在线监测反应器内的温度分布、压力变化、出口气体成分等参数，并结合人工智能算法进行实时分析和决策，可以实现对活化过程的精细调控，最大化产品质量的一致性和生产效率。

8.2节能降耗与绿色制造

节能减排是当今工业发展的主旋律之一，活性炭生产行业也不例外。蒸汽活化是一个高温、高能耗的工艺过程，如何降低单位产品的能耗是行业面临的重要课题。

一方面，通过优化蒸汽发生器的热效率、改进反应器的保温设计、回收利用余热等方式，可以从整体上降低生产过程的能耗。另一方面，开发新型的耦合活化工艺——如蒸汽与二氧化碳的协同活化、蒸汽与微波加热的耦合活化等——能够在保证产品质量的前提下，提高活化效率、缩短活化时间，从而实现节能降耗。

8.3多功能化与定制化

不同应用领域对活性炭的性能要求差异显著——水处理用活性炭要求对有机物有强吸附能力，超级电容器用活性炭要求高比表面积和高电导率，气体分离用活性炭要求对特定气体有选择性吸附能力。这种多样化的需求推动着蒸汽活化技术向多功能化、定制化的方向发展。

未来的蒸汽活化工艺将更加注重孔隙结构的精准调控——不仅仅是简单地提高比表面积，而是能够根据目标应用的需求，定向调控微孔、中孔、宏孔的比例和分布，甚至在孔壁表面引入特定的功能性官能团。这需要蒸汽发生器能够提供更加灵活的蒸汽参数调节能力，以及更加精细的工艺控制策略。

8.4前驱体多元化与资源化利用

传统的活性炭生产主要以煤、木材、椰壳等为前驱体原料。近年来，以农业废弃物（如秸秆、稻壳、甘蔗渣等）、工业副产物（如废塑料、废轮胎等）以及城市固体废弃物为前驱体生产活性炭的研究日益活跃。这些生物质和废弃物来源的前驱体不仅成本低廉，而且实现了废弃物的资源化利用，符合循环经济的发展理念。

不同的前驱体具有不同的化学组成和物理结构，其碳化和活化特性也各有差异。开发适用于多种前驱体的通用型蒸汽活化工艺和设备，是未来的重要研究方向之一。这对蒸汽发生器的适应性提出了更高的要求——需要能够应对不同前驱体在不同活化阶段对蒸汽参数的不同需求。

九、结论

蒸汽发生器作为蒸汽活化工艺的核心设备，在多孔碳材料的制备中发挥着不可替代的关键作用。从最初的碳化料到最终的高性能活性炭，蒸汽发生器所提供的稳定、可控、高品质的蒸汽介质，是实现孔隙结构精准调控和产品质量稳定一致的根本保障。

随着环保要求的不断提高、能源存储技术的快速发展以及智能制造的深入推进，多孔碳材料的应用领域将持续拓展，市场需求将持续增长。这对蒸汽活化技术提出了更高的要求——更高的工艺精度、更低的能耗水平、更强的适应性以及更智能的控制方式。

可以预见，未来的蒸汽发生器技术将朝着更精准的温度和流量控制、更高的能源利用效率、更强的智能化和自适应能力方向发展。与此同时，蒸汽活化工艺也将与其他先进技术不断融合创新，为多孔碳材料在更广阔领域的应用开辟新的可能性。作为连接蒸汽发生器与活化工艺的桥梁，对蒸汽活化机理的深入理解和工艺参数的精准调控，将持续推动多孔碳材料技术的发展与进步。
